Qual é a diferença entre soldagem por refluxo e soldagem por onda?

O que é soldagem por refluxo?
Soldagem por refluxo refere-se à interconexão elétrica dos pinos ou terminais de soldagem de componentes eletrônicos pré-montados nas almofadas com as almofadas no PCB, aquecendo e derretendo a solda pré-revestida nas almofadas, de modo a obter a interconexão elétrica dos componentes eletrônicos. O objetivo de soldar componentes na placa PCB. A soldagem por refluxo depende da ação do fluxo de ar quente nas juntas de solda. O fluxo coloidal reage fisicamente sob um certo fluxo de ar de alta temperatura para obter a soldagem SMD; por isso é chamado de "soldagem por refluxo" porque o gás circula na máquina de solda para gerar alta temperatura para obter a soldagem. A soldagem por refluxo é geralmente dividida em zona de pré-aquecimento, zona de aquecimento e zona de resfriamento.

O que é soldagem por onda?

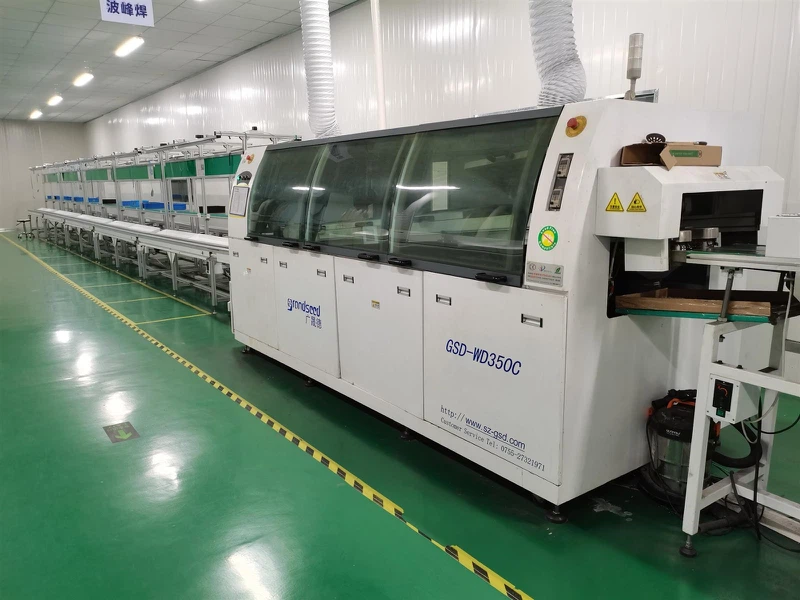

A solda derretida (liga de chumbo-estanho) é pulverizada na onda de solda exigida pelo projeto por meio de uma bomba elétrica ou uma bomba eletromagnética, de modo que a placa impressa pré-instalada com componentes passe pela onda de material para realizar o terminal de solda ou chumbo do componente. Soldando a conexão mecânica e elétrica entre os pés e as almofadas da placa impressa. A máquina de onda é composta principalmente de uma correia transportadora, uma área de adição de fluxo, uma área de pré-aquecimento e um forno de solda por onda. Seu material principal são tiras de solda.

A diferença entre soldagem por refluxo e soldagem por onda
1. Soldagem por onda é quando a solda derretida forma uma onda de solda para soldar componentes; refluxo é quando o ar quente de alta temperatura forma solda derretida por refluxo para soldar componentes.
2. Processos diferentes: A soldagem por onda requer a pulverização de fluxo primeiro e, em seguida, passa por pré-aquecimento, soldagem, zona de resfriamento e soldagem por refluxo. Já existe solda antes que o PCB seja colocado no forno. Após a soldagem, o tom de estanho revestido é apenas derretido para soldagem. Soldagem por onda Quando o PCB é colocado no forno, não há solda. A onda de solda gerada pela máquina de solda espalha a solda nas almofadas que precisam ser soldadas para concluir a soldagem.
3. A soldagem por refluxo é adequada para componentes eletrônicos de chip, e a soldagem por onda é adequada para componentes eletrônicos de pino.
