Introdução:
O material utilizado na fabricação de placas de circuito impresso (PCBs) desempenha um papel crucial em sua funcionalidade e desempenho. Os PCBs são comumente construídos usando um material conhecido como Laminado Revestido de Cobre (CCL). O CCL é composto por um substrato, folha de cobre e adesivo. Este artigo explora os materiais utilizados em PCBs e os vários tipos de CCL disponíveis.

Placa de circuito de máquina giratória

Peças de máquinas têxteis

Placa do painel de controle do sistema de alarme de segurança

Módulo Detector de Fumaça

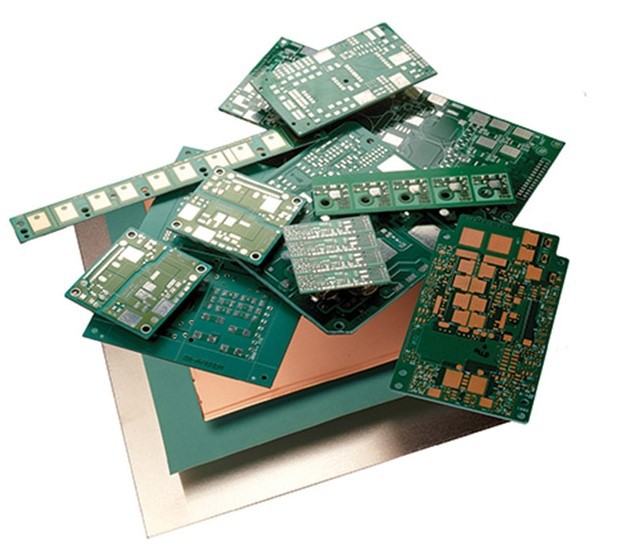

1. Materiais usados ​​em PCBs

As placas de circuito impresso são compostas principalmente de laminado revestido de cobre (CCL), que consiste nos seguintes componentes:

Substrato: O substrato é uma camada isolante feita de resina sintética de alto polímero e materiais de reforço. Fornece isolamento elétrico entre camadas de cobre.
Folha de cobre: ​​Uma camada de folha de cobre soldável de alta condutividade é fixada em um ou ambos os lados do substrato. A espessura da folha de cobre normalmente varia de 35 a 50 micrômetros.
Adesivo: O adesivo é responsável por unir com segurança a folha de cobre ao substrato.

2. Tipos de laminado revestido de cobre (CCL)

O laminado revestido de cobre vem em vários tipos, cada um projetado para atender a aplicações e requisitos específicos. A seguir estão alguns tipos comuns de CCL:

a. Laminado revestido de cobre rígido (RCCL) e laminado revestido de cobre flexível (FCCL):

RCCL oferece rigidez mecânica e é comumente usado em PCBs padrão. FCCL é projetado para ser flexível e é usado em aplicações onde o PCB precisa dobrar ou se adaptar a diferentes formatos.

b. CCL à base de resina orgânica:

Esses CCLs são compostos de materiais de resina orgânica e são amplamente utilizados para PCBs padrão.
c. CCL à base de metal:

Os CCLs à base de metal têm um núcleo de metal, normalmente feito de alumínio. Eles oferecem excelente desempenho térmico e são usados ​​em aplicações de alta potência onde a dissipação de calor é crítica.
d. CCL à base de cerâmica:

Os CCLs à base de cerâmica são projetados para aplicações onde a transmissão de sinais de alta frequência é necessária. Eles oferecem excelentes propriedades elétricas e estabilidade de temperatura.
e. CCLs grossos e finos:

Os CCLs são categorizados como grossos ou finos com base em sua espessura. CCLs grossos normalmente variam de {{0}},8 a 3,2 milímetros, enquanto CCLs finos são mais finos que 0,78 milímetros.
f. Materiais de reforço:

Os CCLs podem ser classificados com base no tipo de material de reforço utilizado. Os tipos comuns incluem CCLs baseados em tecido de vidro, CCLs baseados em papel e CCLs baseados em compostos (por exemplo, CME-1, CME-2).
g. Resistência à chama:

Os PCBs são frequentemente classificados como resistentes a chamas (FR) ou não resistentes a chamas. Os PCBs resistentes a chamas atendem a padrões específicos de segurança contra incêndio, tornando-os adequados para diversas aplicações.
h. Classificações UL:

Os padrões do Underwriters Laboratories (UL) classificam CCLs rígidos em diferentes categorias de resistência à chama, como UL{{0}}V0, UL-94V1, UL-94V2 e UL{{6 }}HB.

Painel de controle de alarme de incêndio de edifício inteligente

Placa de computador para máquina de lavar roupa de tambor

Placa de controle universal de ar condicionado

Módulo Sensor de Oxímetro de Pulso

Conclusão:
A escolha do laminado revestido de cobre (CCL) é crucial para determinar o desempenho e a adequação de uma placa de circuito impresso para uma aplicação específica. Diferentes tipos de CCLs oferecem diversas propriedades e características, tornando-os adequados para uma ampla gama de aplicações eletrônicas e elétricas. Compreender os materiais e tipos de CCL é essencial para que projetistas e fabricantes de PCBs atendam a requisitos específicos e expectativas de desempenho.
