Explicação da velocidade do transportador de solda por refluxo: como otimizar a qualidade e o rendimento do SMT

A velocidade do transportador de solda por refluxo é um dos parâmetros mais críticos, embora muitas vezes subestimado, emMontagem SMT. Afeta diretamente a transferência de calor, a formação de juntas de solda e a eficiência geral da produção. Uma velocidade definida incorretamente pode levar a defeitos como juntas de solda fria, anulação excessiva, empenamento da PCB ou danos aos componentes.



Neste artigo, explicamos o que é a velocidade do transportador de solda por refluxo, como ela afeta a qualidade da soldagem e como otimizá-la em ambientes de produção reais-com base na experiência prática deWorkshop SMT da TECOO.



O que é a velocidade do transportador de solda por refluxo?

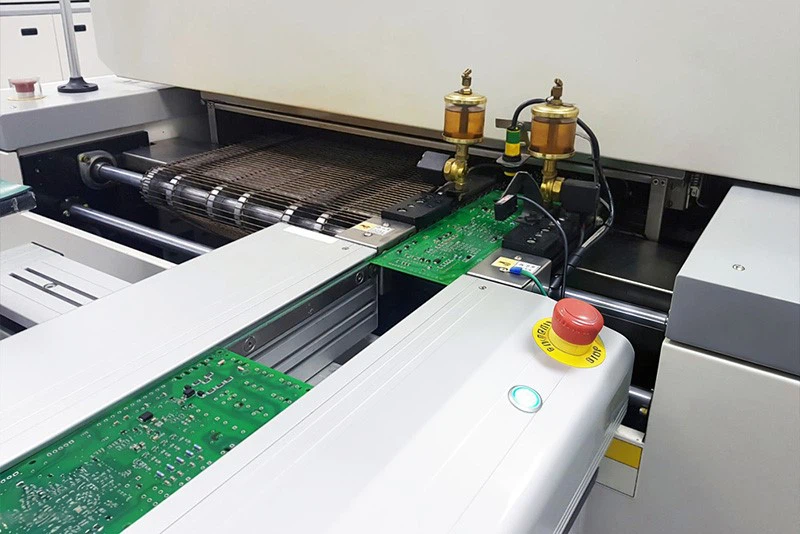

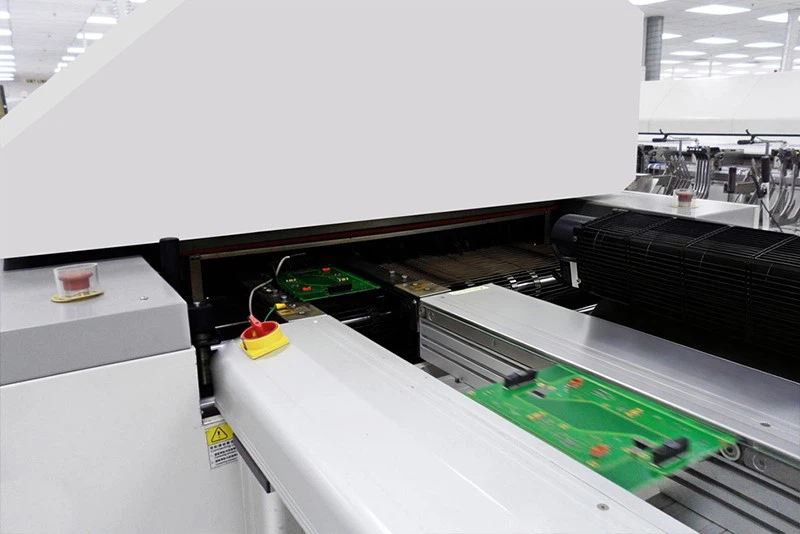

A velocidade do transportador de soldagem por refluxo refere-se à taxa na qual um PCB viaja através das zonas de aquecimento de um forno de refluxo. Normalmente é medido em centímetros por minuto (cm/min) ou polegadas por minuto (pol/min).

A velocidade do transportador não funciona de forma independente. Funciona em conjunto com:

• Perfil de temperatura de refluxo
• Comportamento de ativação de fluxo
• Massa térmica PCB
• Tipo de componente e layout

Juntos, esses fatores determinam se as juntas de solda se formam de maneira correta e confiável.





Por que a velocidade do transportador é crítica no processo de soldagem por refluxo

Controle do tempo de permanência térmica

A velocidade do transportador define quanto tempo o PCB permanece em cada zona do forno de refluxo, incluindo:

• Pré-aquecimento
• Imersão
• Refluxo (tempo acima do liquidus)
• Resfriamento

O controle preciso da velocidade garante aquecimento uniforme, derretimento adequado da pasta de solda e liberação de gás suficiente. Isso ajuda a evitar defeitos como juntas não-molhadas, marcas de exclusão ou frias.

Riscos de velocidade incorreta do transportador

• Muito rápido:

Pré-aquecimento insuficiente, ativação de fluxo incompleta, voláteis presos e taxas de vazios mais altas.

• Muito lento:

Superaquecimento de componentes, deformação de PCB, carbonização de fluxo e rendimento reduzido.



Principais fatores que influenciam as configurações de velocidade do transportador de refluxo

Design e materiais de PCB

A espessura da placa, a contagem de camadas, a distribuição de cobre e o tipo de substrato (por exemplo, materiais FR-4 ou de alta-frequência) determinam a capacidade térmica. Placas mais espessas ou com alto teor de cobre geralmente exigem velocidades mais lentas do transportador para garantir a penetração do calor.

Tipo de componente e layout

Montagens de-alta densidade usando BGA, QFN ou componentes de passo-fino exigem controle térmico mais rígido. Velocidades mais lentas ajudam a obter uma soldagem uniforme e reduzem o risco de defeitos.

Características da pasta de solda

Diferentes ligas de solda (como SAC305 ou SnPb) e sistemas de fluxo possuem pontos de fusão e janelas de ativação exclusivos. A velocidade do transportador deve estar alinhada com o perfil de refluxo recomendado da pasta de solda.

Projeto de forno de refluxo

Os fornos-de convecção de ar quente, infravermelho e refluxo híbrido têm diferentes eficiências de transferência de calor. A velocidade do transportador deve ser calibrada de acordo com o método de aquecimento do forno e as características do fluxo de ar.



Como a velocidade do transportador afeta a qualidade da soldagem

Defeitos causados ​​por velocidade excessiva

• Umedecimento deficiente da solda:O fluxo não é totalmente ativado, causando articulações fracas ou incompletas.
• Fissuração por estresse térmico:Mudanças rápidas de temperatura aumentam o risco de microfissuras, especialmente em componentes cerâmicos e CIs grandes.
• Aumento da micção:Os voláteis não conseguem escapar a tempo e ficam presos na solda derretida.

Problemas causados ​​por velocidade excessivamente lenta

• Danos em componentes e PCB:A exposição prolongada a altas temperaturas pode danificar peças-sensíveis ao calor ou causar descoloração e delaminação da PCB.
• Carbonização de resíduos de fluxo:Resíduos duros podem interferir nos testes elétricos e na confiabilidade-de longo prazo.
• Menor eficiência de produção:A velocidade reduzida do transportador limita diretamente a produção e aumenta o custo unitário.



Melhores práticas para otimizar a velocidade do transportador de solda por refluxo

Otimização de velocidade com base nas características do PCB

1. Comece com o perfil térmico

Use termopares ou ferramentas de perfil para medir curvas de temperatura em diferentes velocidades. Certifique-se de que a temperatura máxima e o tempo acima do liquidus atendam às especificações da pasta de solda.

2. Use controle de processo segmentado

Fornos de refluxo modernos permitem otimização-baseada em zona. Por exemplo:

• Velocidade mais lenta na zona de pré-aquecimento para aumento uniforme da temperatura
• Velocidade otimizada na zona de refluxo para limitar a exposição a altas-temperaturas

3. Siga as recomendações de pasta de solda

Use o perfil térmico recomendado pelo fornecedor para calcular uma faixa de velocidade adequada, normalmente permitindo uma margem de ajuste de ±10%.





Ajuste coordenado dos parâmetros do forno de refluxo

• Sincronização de temperatura e velocidade:

O aumento da velocidade do transportador requer temperaturas de zona mais altas para manter a entrada térmica suficiente.

• Otimização do fluxo de ar:

Em fornos de convecção-forçada, o maior fluxo de ar melhora a transferência de calor, mas deve ser controlado para evitar o deslocamento de pequenos componentes.

• Calibração do sistema transportador:

Inspecione regularmente as correias de corrente ou malha para garantir uma operação estável-sem vibrações.



Monitoramento de Processos e Melhoria Contínua

• Perfil-em tempo real:

Use sistemas de perfil de temperatura (por exemplo, KIC) para rastrear continuamente as curvas térmicas reais.

• Correlação AOI e SPI:

Analise defeitos de juntas de solda e cole dados de volume juntamente com a velocidade do transportador para identificar tendências do processo.

• Otimização baseada em DOE-:

Aplique Design de Experimentos (DOE) para novos produtos para definir janelas de velocidade robustas e padronizar processos.



Aplicativos do mundo-real do workshop SMT da TECOO

Caso 1: PCBs de comunicação de alta-velocidade

• Desafio: PCB de 2,4 mm de espessura com múltiplas camadas de aterramento apresentava juntas de solda fria nas bordas.
• Solução: Velocidade reduzida de 85 cm/min para 70 cm/min e aumento da temperatura de pré-aquecimento em 10 graus.
• Resultado: a taxa de vazios caiu de 15% para menos de 5%, com qualidade visivelmente melhorada da junta de solda.

Caso 2: Eletrônicos Vestíveis em Miniatura

• Desafio: PCBs finos de 0,6 mm deformaram-se em alta velocidade e sofreram danos térmicos em baixa velocidade.
• Solução: Correia transportadora de malha a 65 cm/min, fluxo de ar reduzido e acessórios de suporte adicionais.
• Resultado: O rendimento aumentou de 92% para 99,5%, com empenamento controlado abaixo de 0,1%.

Caso 3: montagem mista com chumbo e sem chumbo-

• Desafio: Requisitos térmicos conflitantes na mesma PCB.
• Solução: Defina uma velocidade base de 75 cm/min e use isolamento térmico seletivo para áreas com chumbo.
• Resultado: Juntas de solda confiáveis ​​para ambas as ligas e uma janela de processo mais ampla.



Conclusão: A velocidade do transportador é um parâmetro estratégico do processo SMT

A velocidade do transportador de solda por refluxo não é apenas uma configuração numérica-é um parâmetro estratégico que integra termodinâmica, ciência de materiais e desempenho de equipamentos. Na TECOO, usamos uma abordagem-orientada por dados e focada em engenharia-para alinhar a velocidade do transportador com toda a cadeia de processo SMT, garantindo alta qualidade de soldagem e produção em massa eficiente.



À medida que os equipamentos-habilitados para IoT e o controle de processos{1}}orientados por IA continuam a evoluir, a otimização adaptativa e{2}}da velocidade do transportador em tempo real desempenhará um papel fundamental no futuro do SMT inteligentefabricação.
