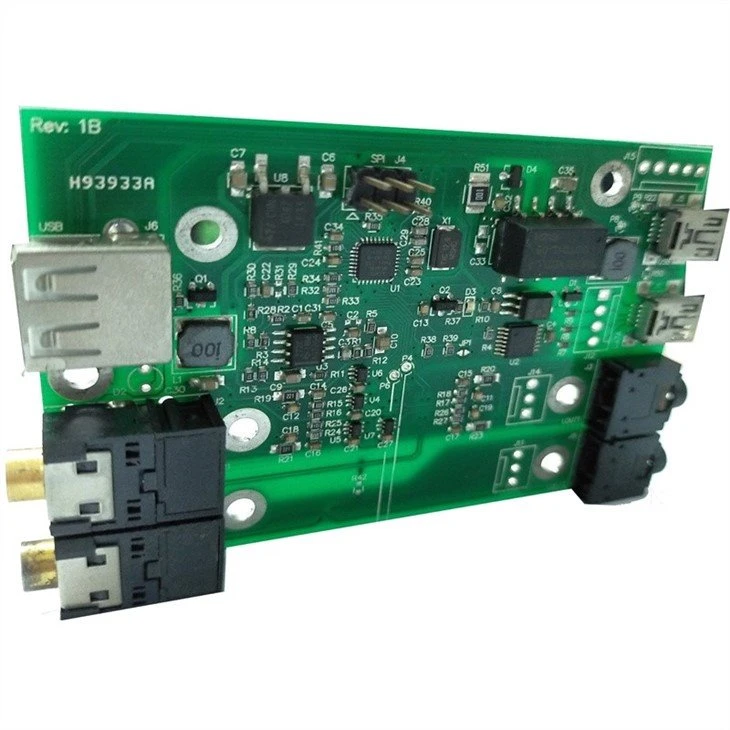

Placa de acionamento do motor de passo

Drivers de motores de passo são atuadores que convertem pulsos elétricos em deslocamento angular.

Quando recebe um sinal de pulso, ele será girado pelo driver em um ângulo fixo (chamado "ângulo de passo") na direção definida, pois gira passo a passo em um ângulo fixo. O deslocamento angular pode ser controlado controlando o número de pulsos, de modo a obter um posicionamento preciso. Ao mesmo tempo, a velocidade e a aceleração da rotação do motor podem ser controladas controlando a frequência do pulso, de modo a atingir a finalidade de regulação e posicionamento da velocidade.

A estrutura principal do driver do motor de passo possui quatro partes: distribuidor circular, circuito de proteção, processamento de sinal e sensor.

1. Distribuidor circular: De acordo com os requisitos do sinal de entrada, as formas de onda de comutação de diferentes estados do motor são geradas

2. Processamento de sinal: PWM modula o sinal de comutação gerado pelo distribuidor de loop e filtra e remodela a forma de onda relevante

3. Circuito de proteção: Quando a corrente do enrolamento é muito grande, um sinal de desligamento é gerado para fechar o circuito principal para proteger o acionador do motor e o enrolamento do motor.

4. Sensor: Dispositivo que monitora a posição e ângulo do motor em tempo real e gera um sinal de retorno.

Nossos produtos de placa de acionamento de motor de passo têm alta eficiência de montagem, baixo ruído, longa vida útil e menor custo. Este é o desafio enfrentado por muitas indústrias que usam motores elétricos hoje.

Nossa equipe de fabricação profissional fabrica placas de driver de motor de passo de 6-eixos montadas que suportam até 6 motores de passo bipolares com correntes de bobina de até 1,1 ARMS. A placa é projetada para controle de corrente dependente de carga e sem sensor, capaz de conduzir até 1,6 A de cada saída (com dissipação de calor adequada). A placa de driver de motor de passo de 6 eixos tem uma faixa de tensão de operação de 9VDC a 28VDC e fornece interfaces RS485, CAN e USB. O processador de protocolo integrado fornece comunicação TMCL avançada. As aplicações típicas incluem automação laboratorial, ciências da vida, teste e medição, robótica, biotecnologia, manuseio de líquidos, processamento e fabricação de semicondutores.

A Tecoo também oferece uma gama completa de componentes para otimizar os sistemas de controle de motores. Essa variedade de painéis de avaliação apresenta nossas soluções de controle de motor inovadoras e-econômicas para simplificar e acelerar seus projetos de design.
